3D 打印
工作中的三维打印机.
打印物体最大尺寸: 20 x 20 x 20 cm; 使用材料:各种塑料.
各种塑料包括:PLA, ABS, PET-G, Laywood,Laybrick等.
打印精度通过打印参数和打印头的大小进行调节.
在一定的精度下,打印一定的体积的三维物体需要相应的打印时间.
以下的应用举例,是3D打印可以在某些领域中应用的潜力的具体实例.
模型打印之前要先建立或设计好它的3D模型图.
3D模型图要通过转化成打印机所能读懂的软件语言输入打印机,打印机进行一层一层地打印.
这里使用的打印喷嘴是0.4mm内径的喷嘴, 融化成液态的塑料熔液通过这个喷嘴把塑料一层层涂在2D截面上, 塑料熔液冷却后牢牢的一层层地粘在一起, 形成模型.
配件

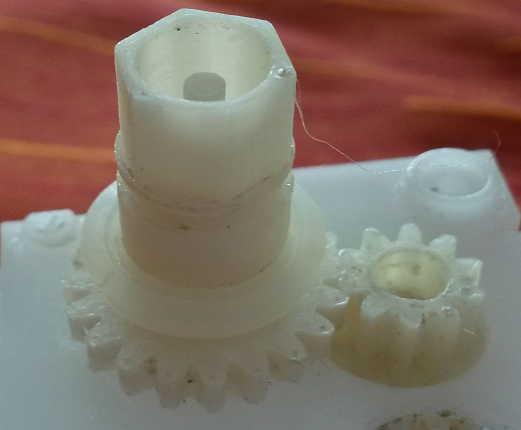

电子仪器上的一对齿轮断裂, 用3D打印机重新打印了一对一样的齿轮,安装上后电子仪器又如新的一样工作.
建筑模型

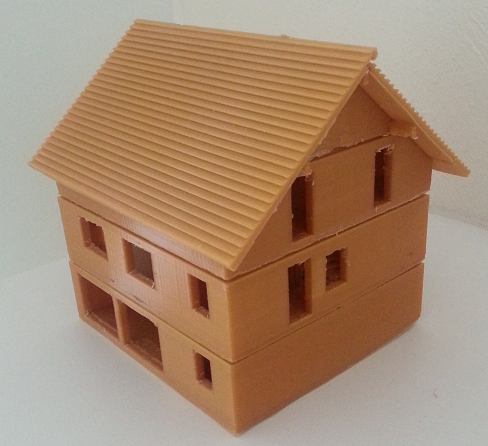

这栋房子的模型，是先通过设计画图房子每一层楼,把每一层楼的模型打印出来再安装在一起形成的.
通过房屋实体模型,和每一层的具体布置,人可从视觉上和感觉上在同角度去感受设计的合理性,美观性,完整性.
一个实体的3D模型能增强人的方位感, 因为它不同于3D模拟,它提升了感知度.
...
...
适配件

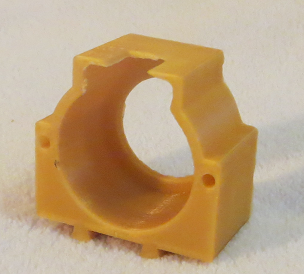

用3D Printer 打印出来的中间衔接件（适配件）把两个或以上原来不相配的件联结起来.
...

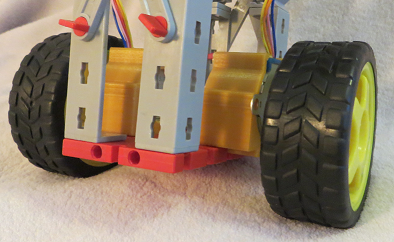

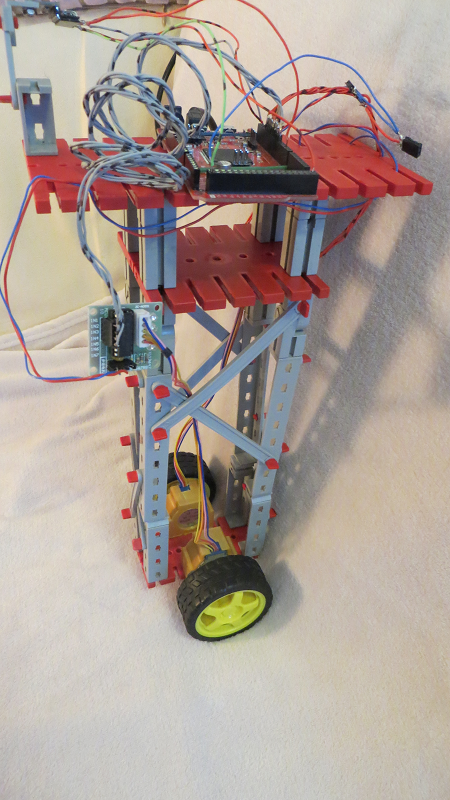

Fischertechnik 模型中型号8BYJ-48步进式电机安装箱体.
在此实例中使用了两个步进式电机,两个电机由一个Arduino微控器自动控制,平衡由这两个电机驱动的只有两个车轮的车体,这个车体类似于 Segway.
通过安装在传动轴上的角度传感器 MPU6050测量的角度,Arduino微控器计算出转速和方向,通过和车体中心所在角度对比,控制器作出决定来控制两个电机的电流和转向.
这种平衡技术已经应用在陀螺仪和加速计上,甚至手机和飞行器上也在使用.
...
...
容器

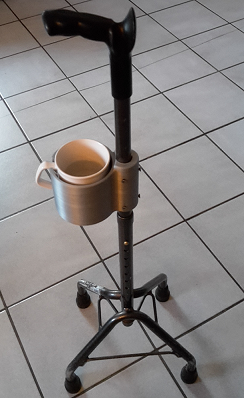

图中的容器是3D打印的第一个物件. 这个物件是给一位只有一侧能行动的病人量身打造的一个协助品,有了它的协助,病人能够自己拿携茶水饮料或者水果等.
这个实例说明,一个小而简单的补充或改变就能让所使用的机器或工具在使用性能上提高一个层次.

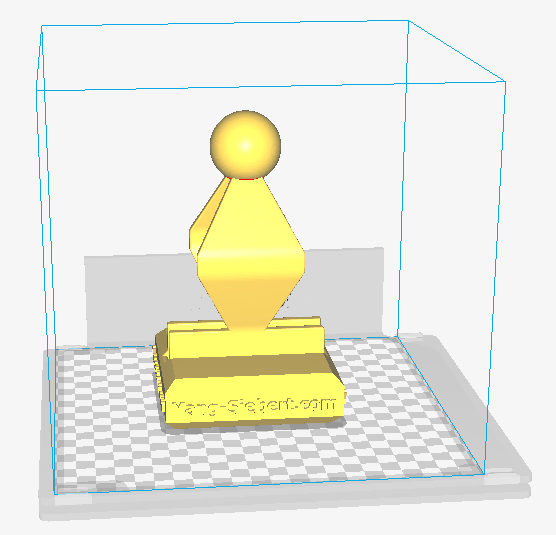

设计
全新概念全新设计,不限于形状,只限于你的想象.
...
你的概念和设想决定你的3D成品.
箱体

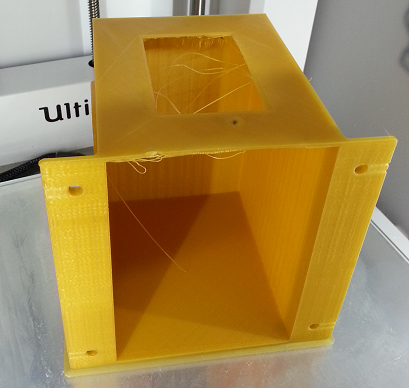

这个装配用的箱体尺寸约11 x 14 x 18 cm,是目前为止我们打印的最大的物体.
它具有如下功能:

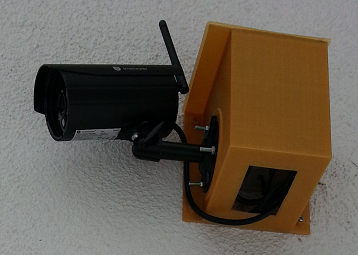

作为监控摄像头的壳体装容摄像头插头电线等, 保护这些物件不受恶劣天气影响.
在装配方式和角度上满足用户要求,使摄像头镜头方向分布在某一个区域.
...
这个物体的打印方向是从下到上. 打印方向的选取原则:尽量使打印机少进行中空打印,这样就减少支撑和节省材料. 这里打印机确实实现了"中空"打印,对于精度不高的物体可以使用.

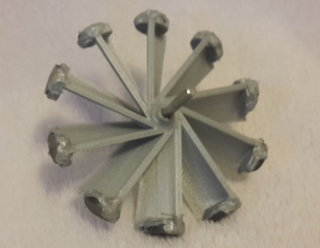

水力发电机涡轮
打印的第一个多部件组合体.
这个套筒式涡轮组合里集成了带磁铁的转子和带线圈的锭子.
涡轮外壁设5组线圈.
最好还在线圈中间安装导磁铁片导磁.
转子
下图所示的是安装在4mm轴上并装嵌了10个永久磁铁的转子.
与之配合的锭子是直径100mm的2个套筒.
这样一个水力发电机涡轮的模型就就具体呈现出来了.
托垫或支撑物体

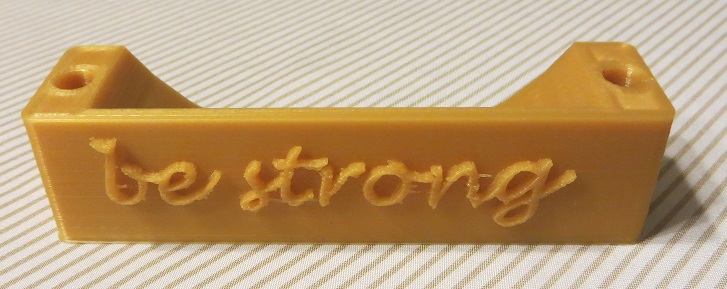

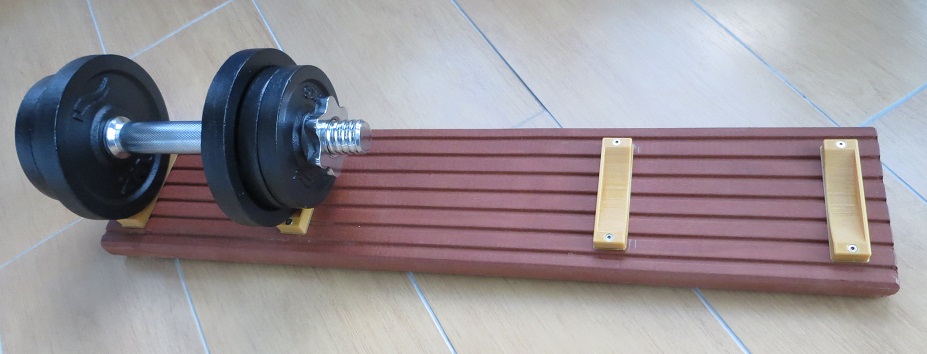

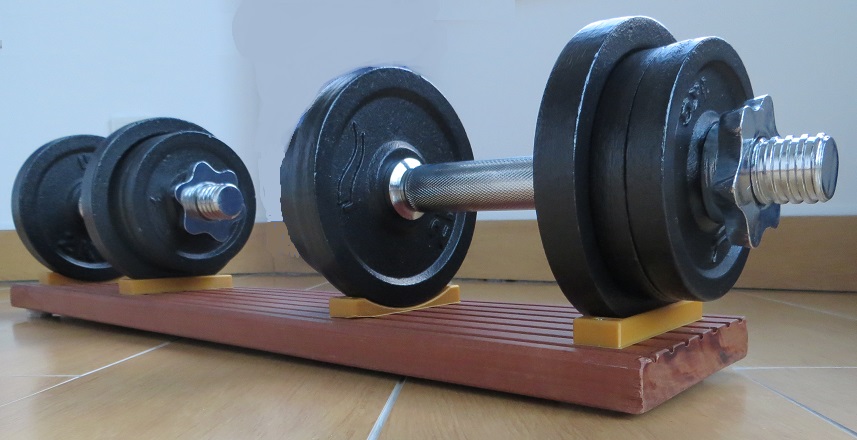

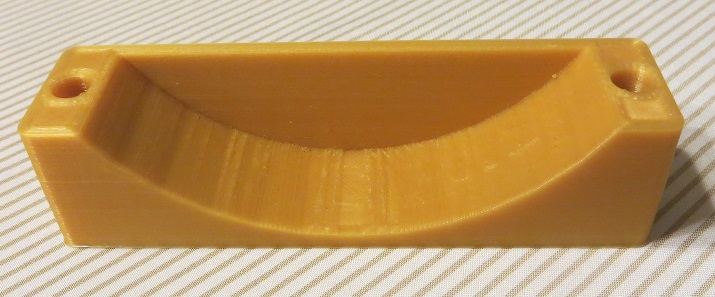

这种实用性强的物件通过观察根据实际情况随时可以设计打印.下图的哑铃垫块既美观又可以防止哑铃的地面滚动.
